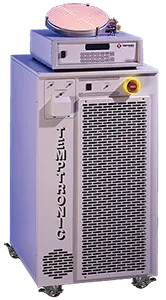

ThermoChuck®
Systems
Mandrins Thermiques pour Test Wafer Semi-conducteur
Systèmes de chauffage et refroidissement conductif pour le test de tranches (wafer) en stations de probing. Plage -65°C à +300°C, wafers 150 / 200 / 300mm, haute tension jusqu'à 10kV.
Fonctionnalités Clés
Wafer Probing à Température
Système de chauffage et refroidissement conductif pour le test de tranches (wafer) en station de probing. Qualification électrique de wafers entiers à température contrôlée.
Plage -65°C à +300°C
La plage la plus large de la gamme Temptronic — couvre les tests cryogéniques jusqu'aux tests haute température pour semi-conducteurs de puissance.
Haute Tension jusqu'à 10kV
Support de probing haute tension jusqu'à 10kV — idéal pour les composants de puissance GaN, SiC et les tests d'isolation diélectrique sur wafer.
Probing à Faibles Fuites (fA)
Probing à courant de fuite de niveau femtoampère (fA) — pour les mesures ultra-précises sur composants très haute impédance et dispositifs MEMS.
Wafers 150mm, 200mm & 300mm
Disponible pour toutes les tailles standard de wafers semi-conducteurs. Systèmes souvent configurés sur mesure pour des stations de probing spécifiques.
Retrofit pour Stations Existantes
Disponible en version retrofit — préservant votre investissement équipement.
Modèles Disponibles
Livraison au Maroc, Afrique du Nord & Moyen-Orient
| Modèle | Plage Thermique | Refroidissement | Chauffage |
|---|---|---|---|
| TP03000A | -65 à +200°C | Réfrigération mécanique, liquide en boucle fermée | Thermoélectrique |
| TP03010A | +20 à +200°C | Boucle ouverte — air ou eau* | Thermoélectrique |
| TP03010B | 0 à +200°C | Boucle fermée glycol/eau | Thermoélectrique |
| TP03015A | +30 à +200°C (+300°C opt) | Boucle ouverte — air ou eau* | Résistive |
| TP03015B | +30 à +200°C (+300°C opt) | Boucle fermée glycol/eau | Résistive |
| Modèle | Plage Thermique | Refroidissement | Chauffage |
|---|---|---|---|
| TP03500A | -55 à +200°C | Réfrigération mécanique, liquide en boucle fermée | Résistive |
| TP03500D | +20 à +200°C (+300°C opt) | Air avec vortex (boucle ouverte)* | Résistive |
| TP03500E | +30 à +200°C (+300°C opt) | Air (boucle ouverte) | Résistive |
* Le fluide de refroidissement est fourni par l'utilisateur.
Applications
Wafer Probing
Test électrique complet de tranches semiconducteur à température contrôlée
Wafer Burn-in
Vieillissement accéléré de wafers à haute température
Laser Trim
Ajustement laser de résistances à température précisément contrôlée
Power Devices (GaN/SiC)
Test haute tension (10kV) des composants semi-conducteurs de puissance
Options de Finition
Placage Or
Surface en or pour les mesures à très faible courant (fA)
Placage Nickel
Surface en nickel pour les applications standard de probing et burn-in
Configuration Sur Mesure
Les systèmes ThermoChuck® sont souvent hautement configurés pour s'adapter à des stations de probing spécifiques. FCE travaille directement avec vous pour définir la configuration optimale.
Discuter de votre configurationFCE — Freshen Cool Énergie est le distributeur accrédité de Temptronic (InTest Thermal Solutions) pour le Maroc, l'Afrique du Nord, le Moyen-Orient et l'Europe du Sud. Nous assurons la livraison, l'installation, la formation et la maintenance des équipements dans toute la région.
Vous souhaitez personnaliser ce produit ?
Décrivez vos besoins spécifiques. Nos ingénieurs FCE vous proposeront une configuration adaptée à votre application sous 24h.
