Platines Thermiques
Haute Performance
Test thermique par conduction avec accès total au composant

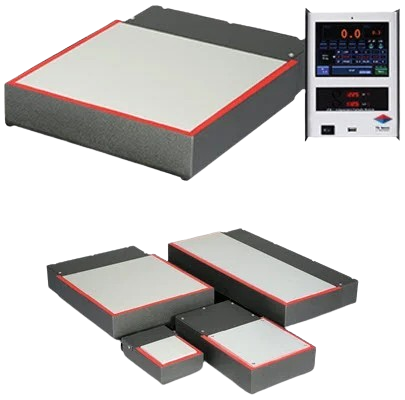

Les platines thermiques (Thermal Platforms/Hot Plates) de Sigma Systems offrent une surface de travail complètement ouverte avec un chauffage et refroidissement ultra-rapides. C'est la solution idéale pour le test direct de puces, modules RF et cartes électroniques nécessitant de multiples points de palpage ou un accès optique.
-100°C à +200°C
LCO2 / LN2
Benchtop Compact
Pourquoi choisir une platine thermique ?
Idéal lorsque l'accès aux composants (palpage électrique, inspection optique) est plus important que de tester l'ensemble du produit dans une chambre conventionnelle.
-100°C à +200°C
Plage thermique extrême pour le test de composants et modules par contact direct.
Rampes ultra-rapides
Transitions thermiques rapides pour une productivité maximale sur les lignes de test.
Surface ouverte
Accès total au DUT — idéal pour l'intégration de sondes, câblages et matériels de test.
Haute Uniformité
Contrôle précis et uniforme sur toute la surface de la platine pour des résultats reproductibles.
Connectivité & ATE
Interface Ethernet, RS232, IEEE-488 pour intégration dans des systèmes automatisés (Contrôleur TS).
Format Benchtop
Design compact et ergonomique optimisé pour les laboratoires et l'inspection optique.
Optimisé pour le Débit de Test en Laboratoire ou en Production
Sigma Systems dispose d'une bibliothèque de modèles de base offrant la flexibilité de sélectionner la configuration dont vous avez besoin. Les platines thermiques fournissent un refroidissement par LCO2 et LN2 ou bien mécanique (compresseur simple étage ou cascade) pour répondre aux exigences de température rigoureuses, couvrant toute plage entre -100°C et +200°C.
Modèles & Spécifications (Série TP)
Gammes standards (des dimensions sur mesure sont également disponibles).
| Modèle | Surface Active | Plage de Température | Refroidissement | Capacité Puissance |
|---|---|---|---|---|
| TP-100 | 165 x 165 mm | -100°C à +200°C | LCO2 / LN2 | 500W |
| TP-200 | 280 x 280 mm | -100°C à +200°C | LCO2 / LN2 | 1000W |
| TP-300 | 380 x 380 mm | -100°C à +200°C | LCO2 / LN2 | 1500W |
Exemples d'Applications pour Platines Thermiques
Sigma Systems fournit des platines thermiques pour une myriade d'applications liées au test et à la caractérisation de l'électronique — composants RF, dispositifs de puissance (IGBTs et MOSFETs), et dissipateurs thermiques, pour n'en nommer que quelques-uns. Le contrôle précis de la température, la plage thermique et les transitions rapides sont adaptés aux exigences commerciales, militaires (MIL-STD) ou au-delà.
Composants de Puissance
Test de MOSFETs, IGBTs et modules RF nécessitant une forte dissipation thermique.
Microscopie & Analyse
Contrôle en température d'échantillons sous microscope ou systèmes d'inspection optique.
Optoélectronique
Caractérisation de lasers, photodiodes et capteurs nécessitant une base thermique stable.
Test en Production
Burn-in rapide et triage de composants sur les chaînes de fabrication.
Contrôler les Platines Thermiques avec Précision
Contrôleur Série TS
Le contrôleur de la série TS de Sigma Systems offre un fonctionnement par écran tactile et la réalisation de graphiques en temps réel, plus deux types de contrôle : le contrôle du système et le contrôle du DUT (Device Under Test). Le mode de contrôle du DUT offre la méthode la plus rapide pour amener votre composant à la bonne température.
Qu'il s'agisse de tests de vérification de conception, d'analyse de défaillance (FA), de qualité ou de vérification de production selon les spécifications commerciales ou MIL-STD, le contrôleur TS garantit rendement et précision.
- Données et graphiques en temps réel
- Diagnostics intégrés
- Sécurité intégrée indépendante (Fail safe)
- Approuvé CE

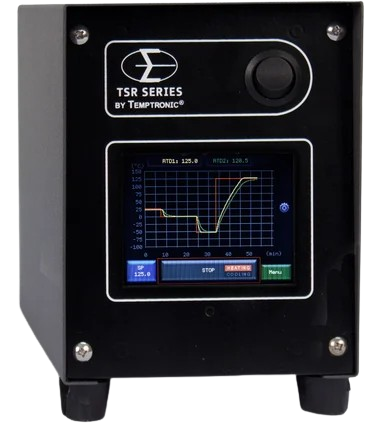

Mise à niveau : Contrôleur Série TSR
Le contrôleur TSR a été spécifiquement conçu pour remplacer les anciens contrôleurs C, CC3, CC3.5 et C4 utilisés dans les anciennes platines et chambres Sigma Systems. Il a exactement les mêmes dimensions physiques, permettant un montage facile. Sa syntaxe compatible permet l'utilisation des programmes existants sans réécriture, tout en apportant les avantages de l'écran tactile, de l'Ethernet, de l'USB et des graphes en temps réel.
- Entièrement compatible avec les anciens contrôleurs
- Programmation intuitive sur écran tactile
- Mode de contrôle DUT réglable
- Performances en temps réel (numériques et graphiques)
- Communications ajoutées — Ethernet & USB
Accessoires pour Platines et Plaques
Sigma Systems propose une large gamme d'accessoires pour optimiser vos tests par conduction thermique, protéger vos composants et assurer la sécurité des opérateurs lors de l'utilisation de méthodes de refroidissement cryogéniques.
Contrôleurs de Platine
Le contrôleur de la série TS offre un fonctionnement via écran tactile, la création de graphes en temps réel, ainsi que le contrôle indépendant de l'équipement et du DUT.
Tuyaux Cryogéniques LCO2 / LN2
Tuyaux de transfert isolés sous vide indispensables pour un acheminement sûr et fiable du fluide cryogénique de la source jusqu'à l'enceinte environnementale.
Capots Thermiques (Covers)
Ces couvercles protègent les opérateurs, créent un environnement thermiquement homogène et préviennent la condensation ou le givre sur les surfaces des composants.
Accessoires pour Dewars LCO2 / LN2
Lignes sous vide, connecteurs spéciaux, et vannes pour cylindres à haute pression ou systèmes de livraison en vrac (bulk), avec soupapes de surpression garantissant la sécurité.
Kits de Brides de Fixation
Ensemble de brides (Hold Down Clamp Set) spécifiquement conçu pour maintenir fermement et en toute sécurité vos composants collés ou posés sur la platine chaude/froide.

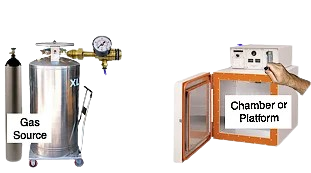

Systèmes de Purge de Gaz
Souvent utilisés pour réduire drastiquement l'humidité et l'oxygène, limitant le givre à basse température et prévenant l'oxydation accélérée à haute température.
Silencieux et Options d'Échappement
Dispositifs d'échappement pour orienter les fluides évacués (LCO2/LN2) à l'écart. Deux options de silencieux permettant de réduire considérablement la pollution sonore ambiante.
Trous Taraudés & Plaques d'Adaptation
Trous taraudés en pouces ou métriques (M4/M6) percés dans la platine pour faciliter la fixation d'éléments. Utilisation de plaques d'interface pour le montage des cartes.
Sondes de Température (Type T, RTD)
Mesurez au plus près de votre composant avec des sondes isolées qui procurent une surveillance précise du point de consigne du dispositif testé.
Vannes et Filtres Cryogéniques
Options pour maintenir l'équipement en parfait état ou adapter des systèmes (ex: Conversion de vannes de LN2 vers LCO2).
Bornier pour Sondes (Terminal Block)
Un bornier spécialement pensé pour offrir un point de raccordement et d'ancrage extrêmement facile pour les sondes additionnelles ou de type DUT.
Distribution & Support Platines Thermiques
FCE — Freshen Cool Énergie est votre partenaire privilégié pour l'intégration des platines Sigma Systems. Nous assurons la vente, l'installation des systèmes de refroidissement et le SAV pour nos clients industriels au Maroc, en Afrique du Nord, au Moyen-Orient et en Europe du Sud.
