Chambres Thermiques
Tests de Précision
Les chambres thermiques Sigma Systems fournissent des environnements de test précis et reproductibles. Chaque chambre est configurée selon la taille du DUT, la plage de température requise, la vitesse de transition et le type d'accès. Disponibles au Maroc, Afrique du Nord, Moyen-Orient & Europe du Sud via FCE.
Configurations pour Chambres Thermiques
Optimisées pour vos tests et votre débit
Sigma Systems peut configurer des chambres thermiques pour un montage en rack (EIA standard), de bureau ou sur pied (montées sur roulettes). Pour les tailles standard de l'industrie, ouvrez l'onglet sur le tableau des tailles des chambres thermiques.
Points forts des Chambres Thermiques :
- Faible gradient de température dans tout le volume de travail
- Tailles personnalisées sans prime
- Excellent environnement pour les tests de chocs thermiques
- Intérieur en acier inoxydable soudé sans joint
- Options de débit d'air et de direction d'air exceptionnelles
- Sécurité fail-safe du chauffage redondante isolée électriquement
- Chauffage en fil de nichrome à bobine ouverte pour un chauffage rapide
- Cordon d'alimentation détachable standard (États-Unis et autres disponibles)
Tailles de Chambre / Chamber Sizes
Configurées pour votre Dispositif Sous Test (DUT)
Conçues précisément du banc d'essai au plancher sans prime de fabrication spéciale. La taille compte — et nous configurons l'intérieur des chambres pour correspondre au DUT de manière optimale (efficacité thermique).

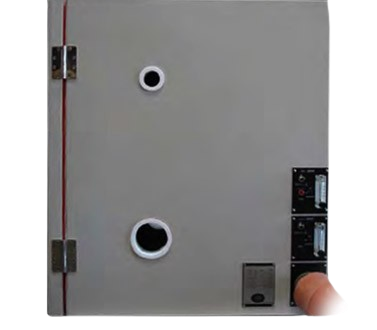

Ports d'Accès / Access Ports
Sur pied, sur banc d'essai, ou montées en rack, les ports d'accès simplifient le câblage et la connexion des sondes au DUT et aux accessoires.
Ajoutez facilement des ports de taille standard et extra-large. Les ports ont une gaine protectrice non métallique qui évite tout risque de court-circuit en cas de fils dénudés avec des fiches en mousse amovibles. Nos ingénieurs travailleront avec vous pour configurer les meilleurs emplacements de ports.
Encoches de Porte / Door Notches
Les encoches de porte permettent un accès facile et des changements rapides des câbles de composants au mur de la chambre et aux accessoires.
Chambres de Déverminage / Burn In Chambers
Composants, panneaux de circuits imprimés ou produits complets — la conception exceptionnellement flexible de Sigma s'adapte à de vastes plages de températures, d'espaces et de cycles. Connectez facilement l'alimentation, un stimulus électronique et un moniteur.
Configurations de Portes / Door Configurations
Accédez aux dispositifs sous test de différentes manières selon le flux de travail et la taille de la salle de contrôle. Choisissez parmi les options standard, abattantes orientées vers la gauche (charnière à gauche), orientées vers la droite (charnière à droite) ou abattantes par le haut ou par le bas.
L'action d'ouverture et de fermeture est sécurisée par une conception de loquet auto-alignant qui fournit une étanchéité de test sans air. Envisagez de grandes portes basculantes pour les produits encombrants lourds.
Les portes à double charnière sont idéales pour accéder à de vastes intérieurs tout en minimisant le balancement des portes ouvertes dans les salles au sol exigu.
Visibilité / Visibility
Conservez une excellente vue à l'intérieur de ces chambres thermiques très efficaces avec des fenêtres sans buée sans compromettre de manière significative l'efficacité thermique, évitant la buée de la fenêtre ou de l'enceinte environnementale avec la purge de l'air GN2. Testez facilement la température jusqu'à +200°C.
Des fenêtres en acrylique ou en verre clair à double à sextuple épaisseur en différentes tailles maximisent le champ de vision vers le DUT. Des fenêtres avant et arrière sont également disponibles. La conception standard utilise des vitres de qualité aviation. Envisagez une lumière intérieure commutée de l'extérieur.

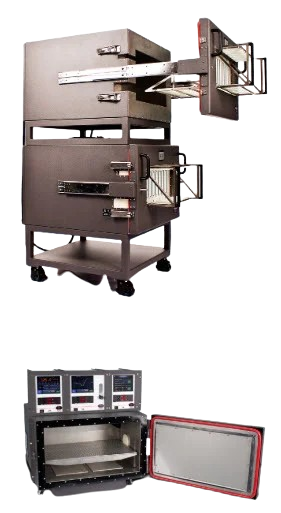

Chambres Empilées / Stacked Chambers
Un grand avantage des tailles personnalisées est l'optimisation des dimensions pour diverses configurations d'espace — les chambres empilées sont très populaires localement ou en réseau distant. Emplacement pratique des commandes sur le contrôleur ou via les communications à distance RS-232, IEEE-488 ou Ethernet.
Les cadres roulants permettent la stabilité avec la commodité de déplacer des configurations de systèmes complexes et lourds très facilement entre les bancs de test en laboratoire.
Chambres Multi-Zones / Multi-Zone Chambers
Testez plusieurs produits ou cartes de circuits à différentes températures simultanément dans une seule chambre thermique.
Plusieurs contrôleurs de température et un déflecteur spécifique permettent plusieurs zones de température de test dans un seul volume de travail.
Fixation / Fixturing
Conception des étagères : Personnalisez le nombre et le placement des étagères ainsi que les rails réglables de l'étagère vers le haut/vers le bas et vers la droite/gauche, à insérer et retirer facilement, offrant une flexibilité incroyable pour le DUT ou les accessoires.
Charge structurelle optimisée et efficace : Remplacez les conceptions à base de supports non supportés par des plateaux thermiques sans étagères à mailles.
Améliorez efficacement le flux d'air interne avec des supports à roulettes et d'autres fixations de DUT.

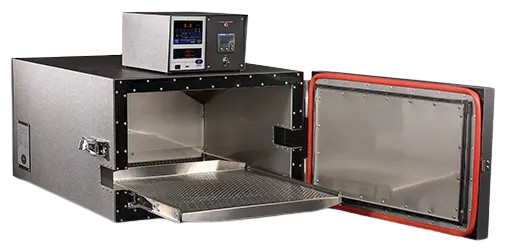

Gamme de Chambres Thermiques
Livraison & installation au Maroc, Afrique du Nord, Moyen-Orient & Europe du Sud

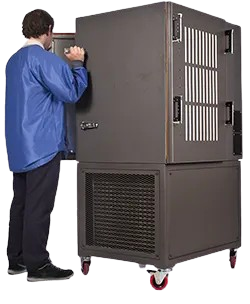

Sigma Systems S-Series
La série S utilise un refroidissement cryogénique (azote liquide LN2 ou CO2 liquide LCO2) pour atteindre des températures ultra-basses avec les rampes les plus rapides du marché. Idéale pour les tests de choc thermique sévères et la caractérisation de semi-conducteurs.
Comparatif des Séries
| Paramètre | S-Series | SZ-Series | S-Large |
|---|---|---|---|
| Plage de température | -185°C à +180°C | -70°C à +180°C | -100°C à +500°C |
| Rampe maximale | 100°C/min | 60°C/min | 80°C/min |
| Refroidissement | LN2 / LCO2 | Réfrig. mécanique | LN2 / Cascade |
| Contrôle humidité | Non | 10% à 98% HR | Non |
| Contrôleur | TS Series Tactile | TS Series Tactile | TS Series Tactile |
| Connectivité | Ethernet / RS232 | Ethernet / RS232 | Ethernet / RS232 / GPIB |
| Normes | MIL-STD-810, JEDEC | IEC 60068, HALT/HASS | MIL-STD-810, IEC 60068 |
| Certification | ISO 9001 / ITAR | ISO 9001 / ITAR | ISO 9001 / ITAR |
Applications & Secteurs
Les **chambres thermiques Sigma Systems** sont qualifiées pour les marchés industriels les plus exigeants.
Commandes des Chambres Thermiques
Contrôler les chambres thermiques avec précision
Le contrôleur de la série TS de Sigma Systems offre un fonctionnement sur écran tactile et un affichage graphique en temps réel, plus deux types de contrôle — contrôle du système et contrôle du DUT. Le mode "DUT Control" offre une méthode plus rapide pour amener votre dispositif à la température ciblée.
Que ce soit pour des tests de vérification de conception, d'analyse de défaillance (FA), de qualité ou de vérification de production selon les normes MIL STD ou commerciales, le contrôleur TS offre débit et précision.
- Données et graphiques en temps réel
- Diagnostics intégrés
- Sécurité "failsafe" indépendante
- Approuvé CE
Contrôleur de température Série TS

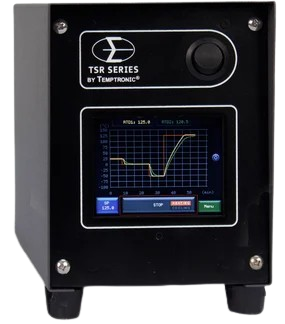

Le contrôleur de série TSR a été spécifiquement conçu pour remplacer les contrôleurs C, CC3, CC3.5 et C4 utilisés dans les chambres et platines thermiques Sigma Systems. Il a les mêmes dimensions physiques permettant un montage facile pour tous les systèmes existants, y compris ceux avec contrôleurs intégrés. La compatibilité permet l'utilisation des programmes existants. De plus, le TSR offre une configuration de temps de correspondance et des fonctionnalités améliorées.
Contrôleur de température Série TSR
- Entièrement compatible avec les anciens contrôleurs - pas besoin de réécrire les programmes
- Installation intuitive - programmation par écran tactile
- Mode Setable DUT Control - amène le dispositif à température plus rapidement
- Performance en temps réel - températures graphiques et numériques
- Communications ajoutées - Ethernet & USB
- Diagnostics intégrés - compteurs de vannes, temp. ambiante, temps de fonctionnement contrôleur/chambre
Accessoires pour Chambres Thermiques
Sigma Systems a fabriqué des milliers de chambres pour des centaines d'entreprises, avec de nombreux besoins et exigences uniques. C'est pourquoi nous proposons des options pour répondre à chaque besoin. Vous trouverez ci-dessous les accessoires et options les plus courants. Si vous avez des questions sur l'équipement complexe, n'hésitez pas à nous contacter.
Tuyaux Cryogéniques
Tuyaux flexibles en acier inoxydable avec isolation sous vide pour transférer le froid de manière sûre avec les bonnes connexions au LN2, LCO2...
Tuyaux Cryogéniques & Accessoires Dewar
Sigma offre une variété d'accessoires Dewar incluant : Tuyaux de décompression, Vannes de soulagement, Raccords et Connexions.
Sondes de Température
Les chambres thermiques peuvent être équipées de sondes de détection internes améliorées (thermocouples ou RTD). Une deuxième sonde peut être utilisée pour la détection directe de la température du produit (DUT).
Vanne de coupure cryogénique redondante
Ajout parfait pour un fonctionnement sécurisé (fail-safe), la vanne de coupure redondante arrête le flux de liquide cryogènique LN2/LCO2 en cas d'événement anormal.
Bornier interne & Deuxième Sonde
Un bloc de connexion situé à l'arrière ou sur le côté de la chambre pour simplifier la connexion d'une deuxième sonde (pour la détection directe de la température du produit ou DUT).
Contrôleur de Chambre
Le contrôleur de la série TS offre un écran tactile en temps réel, un contrôle graphique, et le mode "DUT Control" qui réduit considérablement le temps nécessaire pour que votre pièce atteigne la température ciblée.
Montage en rack pour petites chambres
L'option de montage en rack, disponible pour certains modèles de petites chambres Sigma (M18, M28C, M36, etc.) pour des panneaux standards de 19".
Option Température Étendue
Les chambres Sigma peuvent être équipées d'un chauffage supplémentaire et d'une isolation accrue pour un fonctionnement à très haute (500°C) ou très basse (-100°C) température.
Électrovannes & Injecteurs de rechange
Les vannes solénoïdes d'injection de refroidissement exclusives de Sigma nécessitent un remplacement occasionnel. Avoir des pièces de rechange prêtes réduit considérablement le temps d'arrêt potentiel.
Systèmes de Purge de Gaz Sec
Des systèmes de purge à l'azote sec (Dry Nitrogen purge) sont disponibles pour éliminer la condensation sur votre pièce et autour afin de la protéger des courts-circuits, en particulier à froid.
Chambres à refroidissement par air
Les chambres ne nécessitant pas de refroidissement cryogène. Ces options d'air frais permettent de faire circuler un gaz d'air ambiant constant.
Refroidissement par eau pour Chambres
Chambres nécessitant un temps de descente plus rapide ou plus frais que l'air ambiant mais sans besoin de système d'injection à l'azote LN2.

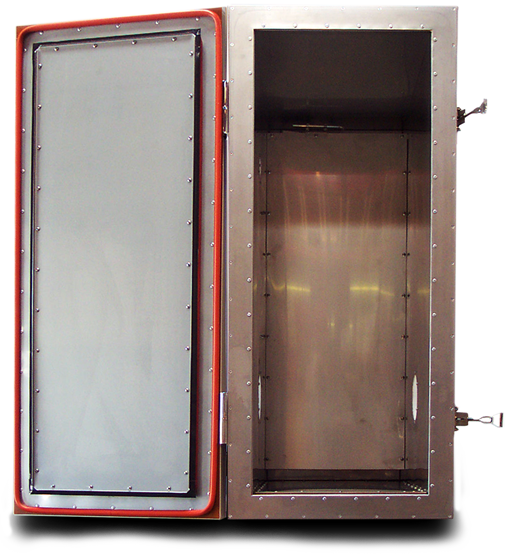

Chambres Thermiques Sur-Mesure
Nous concevons des chambres de test thermique sur-mesure pour les utilisateurs finaux et les applications OEM. Les chambres de chocs thermiques et de tests de température peuvent être conçues avec des considérations spéciales pour :
- Fixation du DUT avec mécanismes d'insertion/extraction
- Taille, hauteur, profondeur et largeur de la chambre configurées pour votre configuration de test
- Encoches pour câbles, ports d'accès, portes extractibles, étagères, fenêtres, blindage RF, etc.
- Contrôle et communications - contrôleur à écran tactile (IEEE-488/GPIB, RS232, Ethernet, web)
- Roulettes, supports, configurations de paillasse ou montage en rack
- Normes ISO 9001:2008, RoHS, CE, UL508A
Contrôleur Performant et Enregistrement de Données
Sigma Systems s'appuie sur plus de 50 ans de conception de chambres thermiques optimisées pour chaque application. Nous offrons une large gamme de formes, tailles et configurations de chambres qui répondent aux besoins d'accès rapide, de routage de câbles, de visibilité des tests, de larges plages de température et de transitions thermiques rapides.
SPEC
Conçu sur-mesure selon vos spécifications
L'achat d'une chambre thermique sur-mesure Sigma Systems, c'est investir dans une solution conçue spécifiquement pour répondre à vos exigences de test précises. Nos ingénieurs en thermique analyseront chaque aspect de votre application, notamment :
- La taille de votre produit sous test
- Le matériau de votre produit
- La dissipation thermique de votre produit
- Les ressources électriques et d'installation disponibles
Nous vous proposerons une chambre répondant parfaitement à vos besoins. Aucune chambre standard du commerce ne peut offrir les garanties d'ingénierie d'une chambre Sigma Systems.
Parlez-nous de votre applicationExemples de chambres de test sur-mesure
FCE — Freshen Cool Énergie est le distributeur accrédité de Sigma Systems (InTest Thermal Solutions) pour le Maroc, l'Afrique du Nord, le Moyen-Orient et l'Europe du Sud. Nous assurons la livraison, l'installation, la formation et la maintenance des équipements dans toute la région.
Configurez votre chambre thermique Sigma Systems
Nos ingénieurs FCE analysent vos exigences et vous proposent la série, le modèle et les options adaptés à votre application sous 24h.
